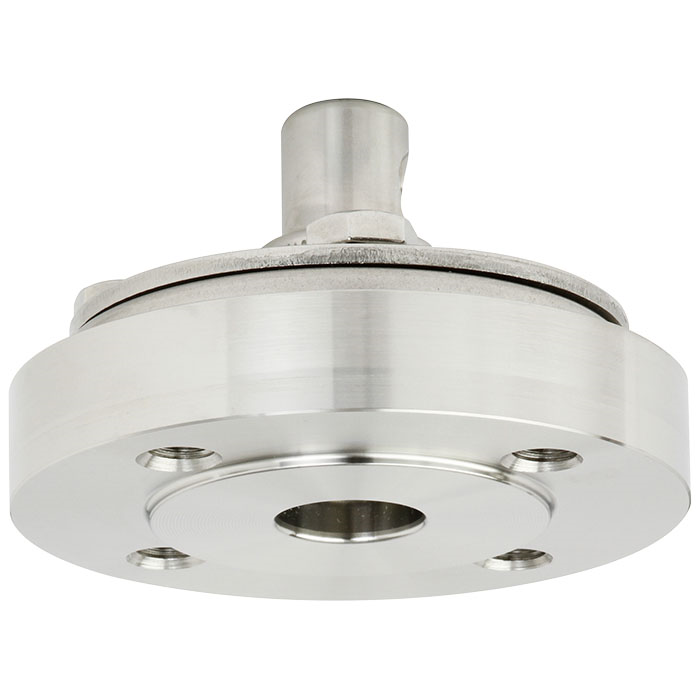

Malli 990.12

Laipallinen prosessiliitin, painevälittimet

Kierteellinen malli

Valitut dokumentit
Myynnin yhteyshenkilö Kysymyksiä? Löydä yhteyshenkilö alueeltasi.

Hae

Sovellukset

  • Soveltuu käytettäväksi yhdessä syövyttävän, kontaminoituneen, erittäin viskoosisen tai kuuman paineistetun aineen kanssa
    • Kemian- ja prosessiteollisuus
    • Petrokemianteollisuus
    • Korkeita paineita käyttävät prosessit

Erikoisominaisuudet

  • Laipallinen prosessiliitin normin EN/ASME DN 15, 20, 25 tai DN (NPS) ½", ¾", 1" mukaan
    • Malli, jossa sisäinen kalvo ja kalvon alusta, kotelon ylä- ja alaosa kierteelliset
    • Laaja valikoima erikoismateriaaleja

Kuvaus

Paineluokka
PN 25 ... 250, vastaavasti luokat 150 ... 1500

Soveltuvat painealueet
0 ... 0,6 bar - 0 ... 250 bar

Yläosa (mittalaitteen liitäntä)
Materiaalina ruostumaton teräs 316L, G ½, sisäkierre

Kalvo
Materiaalina ruostumaton teräs 316L, hitsattu kotelon yläosaan
Kalvon todellinen halkaisija Mb = 52 mm

Tiivisterengas
FPM (Viton®), maks. 200 °C

Alaosa (prosessiliitäntä)
Materiaalina ruostumaton teräs 316L
Laipat DN 15, 20, 25 normin EN 1092-1 mukaan, tiivistepinnan muoto B1 tai NPS ½", ¾", 1" normien ASME B 16.5, RF 125 ... 250 AA mukaan

Kiinnitysosat
Kiinnityslaippa, kuusiokulmaruuvit ja mutterit:
galvanoitua terästä, maks. 200 °C

Lisävarusteet
Yläosa (mittalaitteen liitäntä)

  • Ruostumaton teräs 1.4571, 1.4541, titaani
  • Kapillaarijatke (hitsattu kotelon yläosaan)
  • Jäähdytystorni suoraan asennettavalle mittalaitteelle nesteen lämpötilan ollessa > 100 °C

Kalvo

  • Ruostumaton teräs 1.4571, 1.4435, 1.4539, 1.4541, 1.4462
  • Hastelloy B3, C4, C276, Monel 400, nikkeli, lnconel 600,
  • lncoloy 825, tantaali, titaani, zirkonium (kotelon yläosa titaania)
  • Hopeakalvo, maks. 150 °C
  • PTFE-kalvo, maks. 260 °C ≤ 100 bar
  • PFA-pinnoite, maks. 260 °C
  • ECTFE (Halar®) -pinnoite, maks. 150 °C
