Malli 910.27

Kalvotiivisteiden lisätarvikkeet

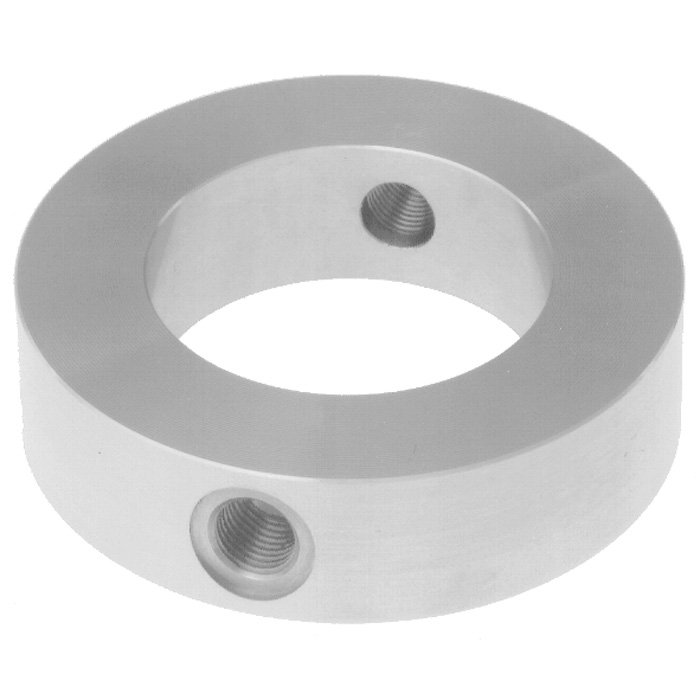

Huuhtelurenkaat

Valitut dokumentit
Myynnin yhteyshenkilö Kysymyksiä? Löydä yhteyshenkilö alueeltasi.

Hae

Sovellukset

  • Laippa- ja solumallisiin kalvotiivisteisiin, malli 990.27/28, ainekerääntymien ja tukosten välttämiseksi prosessiliitännöissä
    • Huuhtelurengas kiinnitetään prosessilaipan ja kalvotiivisteen väliin


Erikoisominaisuudet

  • Kalvon eteen kerääntyvä aines voidaan huuhdella pois sivuissa olevien huuhteluaukkojen kautta
    • Renkaalla voidaan toteuttaa myös painekammion ilmanvaihto
    • Valittavissa on eri nimelliskokoja ja muotoja, jotka takaavat soveltuvuuden kulloiseenkin prosessilaippaan


Kuvaus

Prosessiliitäntä
Normien EN 1092-1 ja ASME B 16.5 mukaisiin laippoihin
DN 50, 80, 100, 125 tai NSP 2", 3", 4", 5"
PN 16 ... 100 tai luokka 150 ... 600

Materiaali
Haponkestäväteräs 316 L

Tiivistepinnat
Normin EN 1092-1 mukainen muoto B1 tai
normin ASME B 16.5 mukainen muoto RF 125 ... 250 AA

Huuhteluliitäntä
½" NPT-sisäkierre (ilman ruuveja)

Asennus
Huuhtelurengas kiinnitetään proseessilaipan ja kalvotiivisteen väliin vakiotiiviste-elementeillä (tiivisteet on tilattava erikseen).

Materiaalit

  • Ruostumattomat teräkset 1.4571, 1.4404, 1.4435, 1.4541
  • Hastelloy B2, C4, C276; Monel 400, nikkeli
  • Titaani (muutkin materiaalit mahdollisia)
  • Normin EN 10 204 - 3.1 B mukainen hyväksyntysertifikaatti

Tiivistepinnat

  • Normin EN 1092-1 mukainen muoto B2 tai
  • normin ASME B 16.5 mukainen muoto RFSF, 500 AA, 125 AA
  • Normin EN 1092-1 mukainen muoto C (kieleke), muoto D (ura)
  • Normin ASME B 16.5 mukainen rengasliitospinta (RJF)
  • Muita tiivistepinnan muotoja saa tilauksesta.

Huuhteluliitäntä

  • G ½", G ¼", ¼" NPT-sisäkierre
  • ½" NPT, G ½ B, G ¼ B, ¼" NPT-ulkokierre
  • Ruuvit ruostumattomasta teräksestä 316L
Kalvotiivisteiden lisätarvikkeet
  • Kalvotiivisteiden lisätarvikkeet
