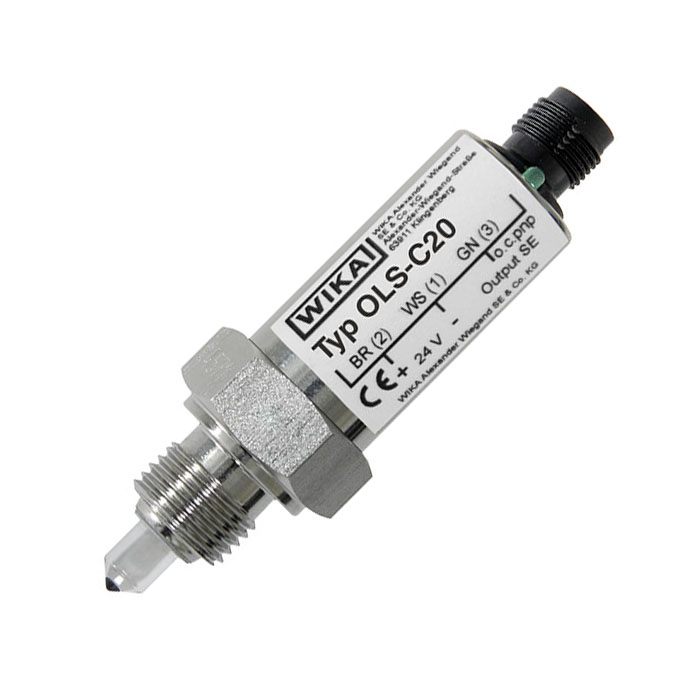

Malli OLS-C20

Optoelektroninen pinnankorkeuskytkin

Kompakti malli, korkeille paine-alueille

Valitut dokumentit
Myynnin yhteyshenkilö Kysymyksiä? Löydä yhteyshenkilö alueeltasi.

Hae

Sovellukset

  • Nesteiden pinnankorkeuden mittaus
    • Pinnankorkeuden tarkkailu ja määritettyjen täyttötasojen valvonta
    • Koneenrakennus
    • Jäteveden käsittely ja ympäristötekniikka


Erikoisominaisuudet

  • Kompakti rakenne, ei liikkuvia osia
    • Lämpötila-alueet -30 … +135 °C
    • Painealueet tyhjiöstä 50 baariin
    • Asennusasento vaatimusten mukaan
    • Kytkentätilan visuaalinen osoitin


Kuvaus

Optoelektronisia OLS-C20 -pinnankorkeuskytkinmalleja käytetään nesteiden rajatasojen tunnistamiseen. Tämä ei riipu fysikaalisista ominaisuuksista, kuten taitekertoimesta, väristä, tiheydestä, eristevakiosta tai sähkönjohtavuudesta. Mittaus voidaan suorittaa myös pienistä määristä.

Kytkimet koostuvat infrapuna-LED-valosta ja valotransistorista. LED-valo ohjataan prismaan. Niin kauan kuin prisman anturin kärki on kaasuvaiheessa, valo heijastuu prismasta vastaanottimeen. Kun astiassa olevan nesteen pinnankorkeus nousee ja kastelee noin 2/3 lasikärjestä, nesteeseen osuva infrapunavalosäde katkeaa ja ainoastaan pieni osa siitä saavuttaa vastaanottimen.

O.C. pnp-transistori lähtö voidaan liittää suoraan valvontajärjestelmään, tai sitä voidaan käyttää ulkoisen releen virtalähteenä. Lähtö on oikosulkusuojattu ja jännite-, virta- ja tehorajattu.

Kytkentätila on nähtävissä suoraan anturista (vihreä LED-valo).
