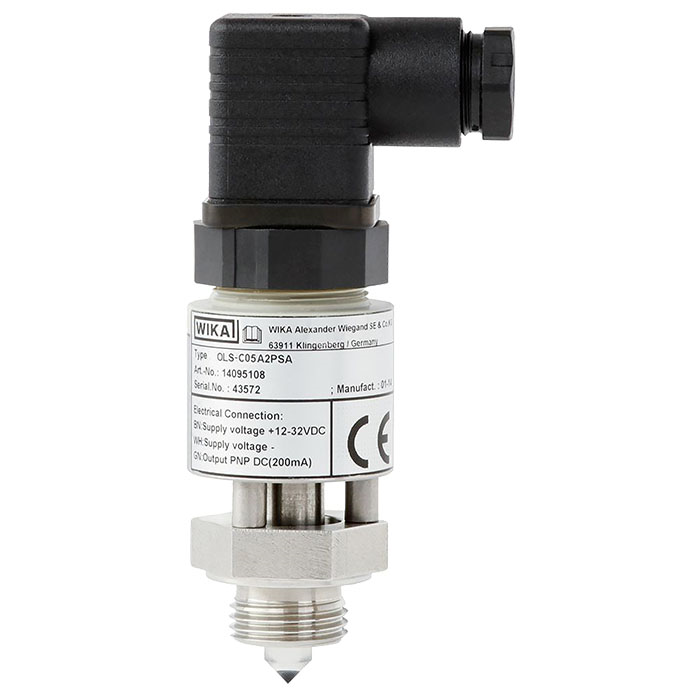

Malli OLS-C05

Optoelektroninen OEM-pinnankorkeuskytkin

Kompakti malli, korkeille lämpötiloille

Valitut dokumentit
Myynnin yhteyshenkilö Kysymyksiä? Löydä yhteyshenkilö alueeltasi.

Hae

Sovellukset

  • Työstökoneet
    • Hydrauliikka
    • Laitevalmistus ja koneenrakennus
    • Vesiteknologia
    • Nestesovelluksiin käytettäessä öljyjä, vettä, tislattua vettä tai vesipohjaisia liuoksia


Erikoisominaisuudet

  • Käyttölämpötila jopa +150 °C
    • Asennusasento vaatimusten mukaan
    • Tarkkuus ±0,5 mm
    • Kytkentätilan visuaalinen osoitin
    • Sähköliitäntä valittavissa: PUR-johto, pyöreä M12-liitin tai kulmikas EN 175301-803 A -liitin


Kuvaus

Optoelektronisen OEM-pinnankorkeuskytkimen OLS-C05-mallia käytetään nesteiden pinnankorkeuden valvontaan. Optoelektroninen anturi koostuu infrapuna-LED-valosta ja valovastaanottimesta.

LED-valosta tuleva valo ohjautuu suoraan prismaan, joka muodostaa anturin kärjen. Niin kauan kuin kärki pysyy nesteen pinnan yläpuolella, valo heijastuu prismasta vastaanottimeen.

Kun pinnankorkeus nousee säiliössä ja ympäröi kärjen, neste estää valonsäteen pääsyn vastaanottimeen, jolloin valoa tulee vastaanottimeen vain heikosti tai ei enää lainkaan. Tämä muutos laukaisee kytkentätoiminnon.

Kytkentätila on nähtävissä suoraan anturista (punainen LED-valo).

OLS-C05 -mallin pinnankorkeuskytkin on suunniteltu toimimaan jopa +150 °C nesteissä.
