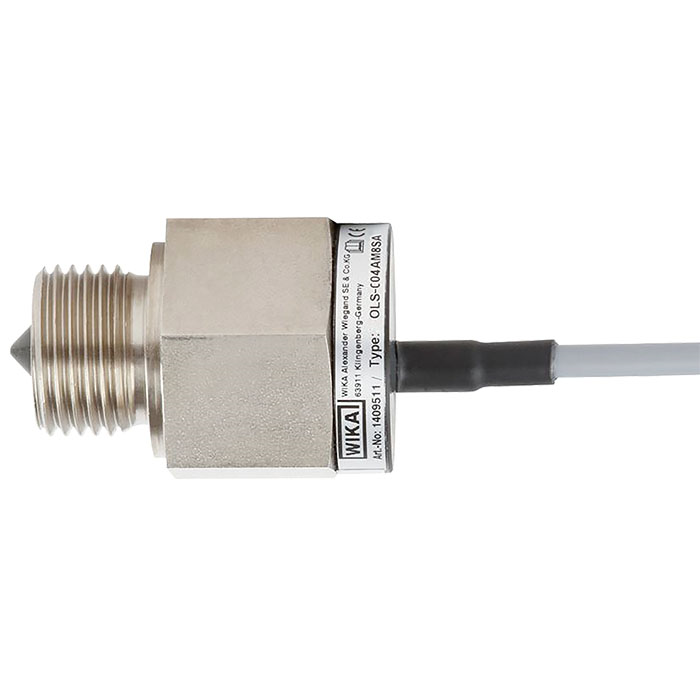

Malli OLS-C04

Optoelektroninen OEM-pinnankorkeuskytkin

Kompakti koko, kylmäsovellusmallissa transistorilähtö

Valitut dokumentit
Myynnin yhteyshenkilö Kysymyksiä? Löydä yhteyshenkilö alueeltasi.

Hae

Sovellukset

  • Kylmälaitosten pinnanseuranta


Erikoisominaisuudet

  • Sovellukset jäähdytysaineiden kanssa
    • Asennusasento vaatimusten mukaan
    • Tarkkuus ±0,5 mm
    • Kytkentätilan visuaalinen osoitin
    • Sähköliitäntä valittavissa: PUR-johto tai M8-liitin


Kuvaus

Optoelektronisen OEM-pinnankorkeuskytkimen OLS-C04-mallia käytetään nesteiden pinnankorkeuden valvontaan. Optoelektroninen anturi koostuu infrapuna-LED-valosta ja valovastaanottimesta.

LED-valosta tuleva valo ohjautuu suoraan prismaan, joka muodostaa anturin kärjen. Niin kauan kuin kärki pysyy nesteen pinnan yläpuolella, valo heijastuu prismasta vastaanottimeen.

Kun pinnankorkeus nousee säiliössä ja ympäröi kärjen, neste estää valonsäteen pääsyn vastaanottimeen, jolloin valoa tulee vastaanottimeen vain heikosti tai ei enää lainkaan. Tämä muutos laukaisee kytkentätoiminnon.

Kytkentätila on nähtävissä suoraan anturista (punainen LED-valo).

OLS-C04 -mallin pinnankorkeuskytkintä voidaan käyttää kylmälaitoksissa, koska sen lasiprisma on kytketty teräskotelon sisällä.
