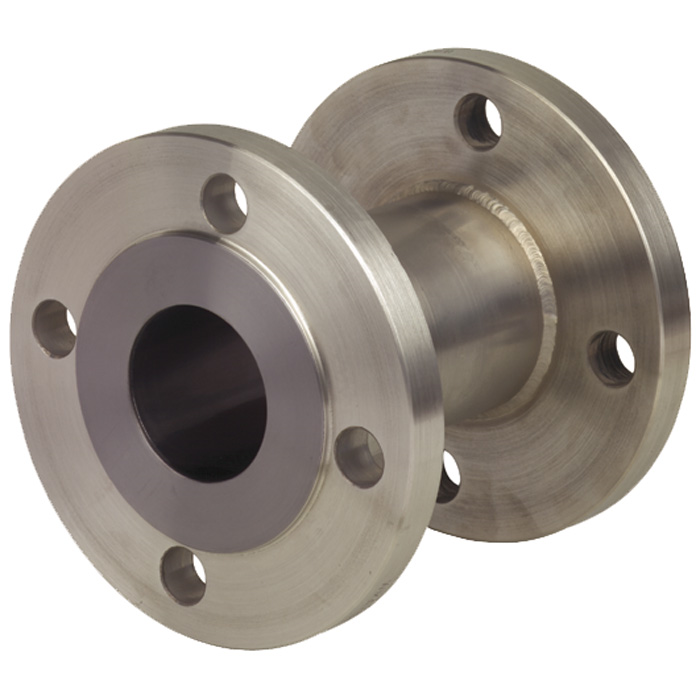

Malli 981.27

Putkikalvotiivisteet

Laippaliitäntöihin, laippatyyppiset

Valitut dokumentit
Myynnin yhteyshenkilö Kysymyksiä? Löydä yhteyshenkilö alueeltasi.

Hae

Sovellukset

  • Suora, pysyvä asennus putkistoihin
    • Soveltuu virtaaville, puhtaille ja aggressiivisille väliaineille
    • Kemian- ja prosessiteollisuus
    • Petrokemianteollisuus


Erikoisominaisuudet

  • Täysin pyöreä malli ilman kulmia ja reunoja, eurooppalainen patentti nro 0629846
    • Suora asennus kahden laipan väliin
    • Laaja valikoima erikoismateriaaleja


Kuvaus

Prosessiliitäntä
Normien EN 1092-1 / ASME B 16.5 mukaisiin laippoihin
DN 25, 40, 50, 80, 100 tai 1", 2″, 3”, 4"
Nimelliskoko: katso piirustuksia ja taulukkoja (DN)
Tiivistepinta, muoto B1 tai ASME RF 125 ... 250 AA

Paineluokka
PN 16/40 tai luokka 150/300

Painealueet
Asennus mieluiten painemittareihin NS 63, 100, 160 tai painevälittimiin. Painealueet 0 ... 0,6 - 0 ... 40 bar

Kastuvien osien runko ja materiaali
Ruostumaton teräs (AISI 316L)

Mittauslaitteen liitäntä
Painemittarin tai -lähettimen suora hitsaus, prosessipainelähetin kierresovittimella

Optiot

Prosessiliitäntä

  • Suuret nimelliskoot
  • Muita laippaliitäntöjä tilauksesta
  • Tiivistepinnat normin EN 1092-1 mukaan, muoto B2, tai normin ASME B 16.5 mukaan, RF 125 AA, 500AA, RFSF; EN 1092-1, urallinen ja kielellinen, ulkonema ja syvennys, normin ASME B 16.5 mukainen lukitusrenkaan ura, muoto RJF (rajoitettu erikoismateriaaleille, tiedustele lähempiä tietoja).
  • Liekinesto, hyväksyntä vyöhykkeelle 0

Kastuvien osien materiaali

  • Ruostumaton teräs 1.4571, 1.4435, 1.4541, Monel, Hastelloy B3, C4, C22, C276, tantaali
  • PFA-pinnoite, maks. +260 °C
  • ECTFE (Halar®) -pinnoite, maks. +150 °C

Mittauslaitteen liitäntä

  • Kapillaari (kapillaariputken pituus määritettävä tilauksen yhteydessä)
  • Jäähdytystorni (suoraan asennettava mittalaite nesteen lämpötilan ollessa > +140 °C)

Kapillaari

  • Asiakaskohtaiset pituudet 1 - 15 m
  • Pehmeä polyetyleeni- tai PTFE-vahvike
