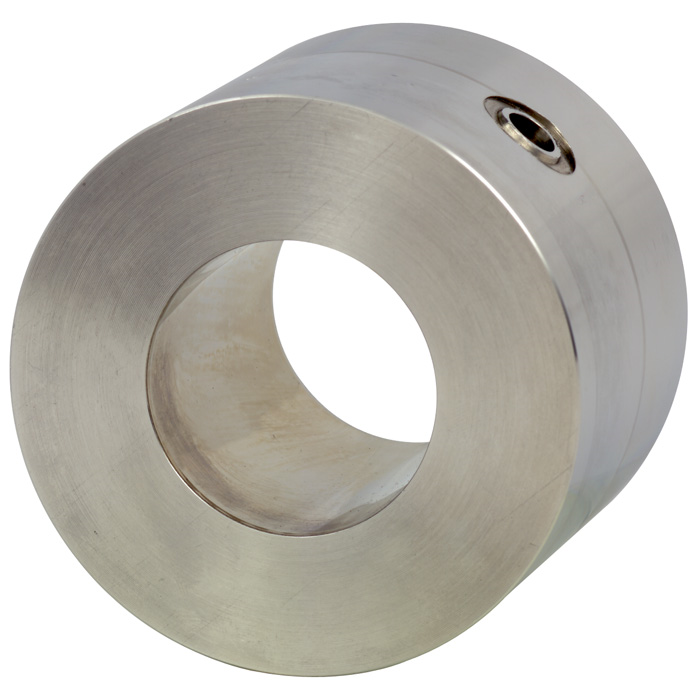

Malli 981.10

Putkikalvotiivisteet

Laippaliitäntöihin, kennotyyppisiin (kerrosrakenne)

Valitut dokumentit
Myynnin yhteyshenkilö Kysymyksiä? Löydä yhteyshenkilö alueeltasi.

Hae

  Sovellukset

  • Suora, pysyvä asennus putkistoihin
    • Soveltuu virtaaville, puhtaille ja aggressiivisille väliaineille
    • Kemian- ja prosessiteollisuus
    • Petrokemianteollisuus


Erikoisominaisuudet

  • Täysin pyöreä malli ilman kulmia ja reunoja, eurooppalainen patentti nro 0629846
    • Suora asennus kahden laipan väliin
    • Laaja valikoima erikoismateriaaleja


Kuvaus

Prosessiliitäntä
Normien EN 1092-1 / ASME B 16.5 mukaisiin laippoihin
Katso nimelliskoot piirustuksista ja taulukoista.
Tiivistepintojen muoto B1 tai ASME RF 125 ... 250 AA

Paineluokka
PN 6 ... 400 tai luokka 150 ... 2500

Painealueet
Asennus mieluiten painemittareihin
NS 63, 100, 160 tai painevälittimiin, mittausalueet 0 ... 0,6 - 0 ... 400 bar

Kastuvien osien runko ja materiaali
Ruostumaton teräs (AISI 316L)

Mittauslaitteen liitäntä
Painemittarin tai -lähettimen suora hitsaus, prosessipainelähetin kierresovittimella

Järjestelmän täyttöneste
KN2, silikoniöljy

Optiot

Prosessiliitäntä

  • Tiivistepinnat normin EN 1092-1 mukaan, muoto B2, tai normin ASME B 16.5 mukaan, RF 125 AA, 500AA, RFSF; EN 1092-1, urallinen ja kielellinen, ulkonema ja syvennys, normin ASME B 16.5 mukainen lukitusrenkaan ura, muoto RJF (rajoitettu erikoismateriaaleille, tiedustele lähempiä tietoja).
  • Liekinesto, hyväksyntä vyöhykkeelle 0

Mittauslaitteen liitäntä

  • Kapillaari (kapillaariputken pituus määritettävä tilauksen yhteydessä)
  • Jäähdytystorni (prosessilämpötiloille >140 °C)

Kastuvien osien materiaali

  • Ruostumaton teräs 1.4435, 1.4541, 1.4571, 1.4462,
  • Monel 400, Hastelloy C276, Inconel 600, Incoloy 825, tantaali, Hastelloy B2, C4, C22 ja nikkeli
  • PFA-pinnoite
  • ECTFE (Halar®) -pinnoite

Kapillaari

  • Asiakaskohtaiset pituudet 1 - 15 m
  • Pehmeä polyetyleeni- tai PTFE-vahvike
