NewMalli UTN

Pinnankorkeuden osoitin

Nestemäisten väliaineiden pinnankorkeuden mittaukseen

Valitut dokumentit
Myynnin yhteyshenkilö Kysymyksiä? Löydä yhteyshenkilö alueeltasi.

Hae

Sovellukset

  • Kemian- ja petrokemian teollisuus, maakaasun jalostus, meriteollisuus
  • Laivanrakennus, konerakennus
  • Energiantuottolaitteet, voimalaitokset
  • Lääketeollisuus, elintarvike- ja juomateollisuus, prosessiveden ja juomaveden käsittely

Erikoisominaisuudet

  • Prosessi- ja eräprosessituotantoon
  • Toiminta-alue:
    - Lämpötila : T = -60 ... +300 °C
    - Paine : P = Vakuumista …. 40 bar
  • Laaja valikoima erilaisia prosessiyhteitä
  • Pintakytkimen ja magneettisen kytkimen liittäminen optiona
  • Ex- versio

Kuvaus

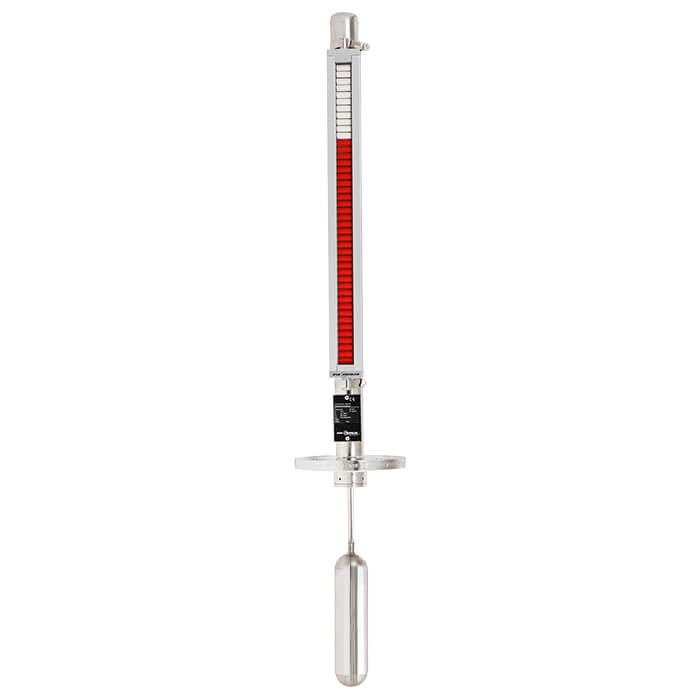

Pinnankorkeuden osoittimen UTN-malli koostuu mittauskammiosta, ohjaustangollisesta uimurista ja magneettijärjestelmästä. Laite asennetaan säiliöön asianmukaisilla prosessiliitännöillä (laippa, kierre).

Ohjaustangolla uimuriin yhdistetty kestomagneetti välittää tiedon uimurilla mitatusta säiliön nesteen pinnankorkeudesta kosketuksettomasti magneettiseen näyttölaitteeseen, joka on kiinnitetty mittauskammion ulkopuolelle.

Tähän magneettiseen näyttölaitteeseen on asennettu 10 mm:n välein punaisia/valkoisia muovisia rullia tai ruostumattomasta teräksestä valmistettuja liuskoja, joissa on magneettipalkki. Magneettiset rullat tai liuskat kääntyvät 180° magneettikentän vaikutuksesta, joka vaikuttaa mittauskammion seinämän läpi. Nouseva taso saa osoittimen muuttumaan valkoisesta punaiseksi ja laskeva taso punaisesta valkoiseksi. Magneettinen näyttö näyttää astian pinnankorkeuden punaisena palkkina ilman ulkoista virtaa.

Pinnankorkeuden osoitin
  • Pinnankorkeuden osoitin
