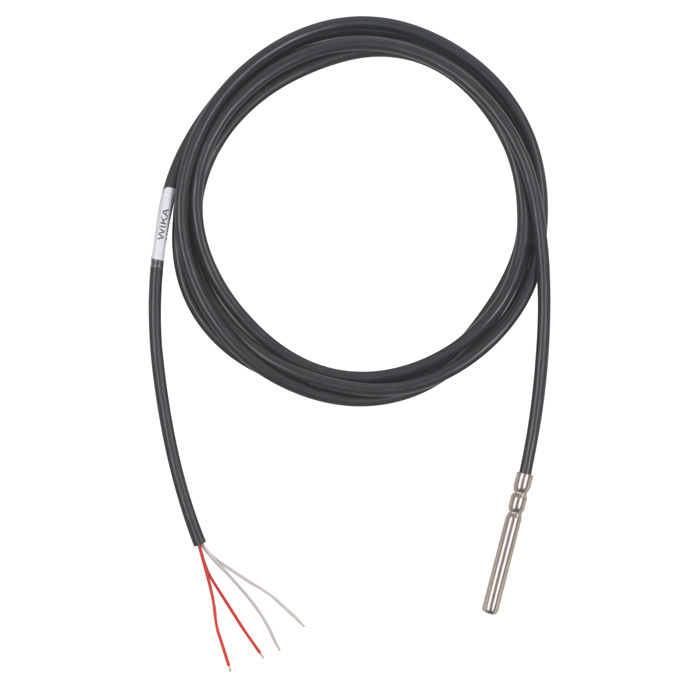

Malli TF45

Alkuperäisvalmistajien kaapelianturit

Valitut dokumentit
Myynnin yhteyshenkilö Kysymyksiä? Löydä yhteyshenkilö alueeltasi.

Hae

Sovellukset

  • Aurinkovoima, uusiutuvat energianlähteet
    • Koneenrakennus
    • Kompressorit
    • Kylmätekniikka, lämmitys-, ilmastointi- ja tuuletusjärjestelmät
    • Sulatusuunit ja laiterakennus


Erikoisominaisuudet

  • Mittausalueet: -50 °C ... +260 °C
    • Liitäntäjohdon materiaali: PVC, silikoni, PTFE
    • 2-, 3- tai 4-johtiminen liitäntä
    • Yksi tai kaksi mittauselementtiä
    • Suojatasku ruostumatonta terästä


Kuvaus

Mittauselementti, toleranssi
WIKA käyttää TF45-sarjassa seuraavia vakioelementtejä:

Yksittäinen mittauselementti

  • NTC, R25 = 2,5 kΩ ±5 %
  • NTC, R25 = 10 kΩ ±5 %
  • Pt100, luokka B normin DIN EN 60751 mukaisesti
  • Pt1000, luokka B normin DIN EN 60751 mukaisesti
  • Ni1000, DIN 43760
  • KTY10-6
  • KTY11-6
  • KTY81-210

Muita tilauksesta

Kaksi mittauselementtiä

  • 2 x Pt100, luokka B normin DIN EN 60751 mukaisesti
  • 2 x Pt1000, luokka B normin DIN EN 60751 mukaisesti
  • 2 x Ni1000, DIN 43760

Muita tilauksesta



Platinaelementit täyttävät kansainvälisten standardien (IEC 751 / DIN EN 60751) vaatimukset. Myös nikkelielementit ovat standardoituja, mutta eivät kansainvälisten normien mukaan. Materiaali- ja tuotantokohtaisista tekijöistä johtuen puolijohde-elementtien (esim. NTC ja KTY) standardointi ei ole mahdollista. Tämän vuoksi niiden keskinäinen vaihdettavuus on rajoitettua.

Muita platinaelementtien etuja ovat parempi pitkäaikainen vakaus, parempi käyttäytyminen lämpötilavaihteluiden ajan, laajempi lämpötila-alue sekä suuri tarkkuus ja lineaarisuus.

Suuri tarkkuus ja lineaarisuus ovat mahdollisia myös NTC-termistoreilla, mutta ainoastaan rajoitetulla alueella.
