Malli TC59-W

Putkipintalämpötilatermoelementin kokoonpano

WELD-PAD

Valitut dokumentit
Myynnin yhteyshenkilö Kysymyksiä? Löydä yhteyshenkilö alueeltasi.

Hae

Sovellukset

  • Kemianteollisuus
    • Energiantuotto
    • Jalostamot
    • Sulatusuunit
    • Lämmönvaihtimet

Erikoisominaisuudet

  • Käyttöalue 0 ... 1260 °C
    • Taipuisa, verhoiltu kaapeli, mineraalieristetyt sisäiset johdot
    • Korkea mekaaninen lujuus, iskunkestävä
    • Räjähdyssuojatut mallit


Kuvaus

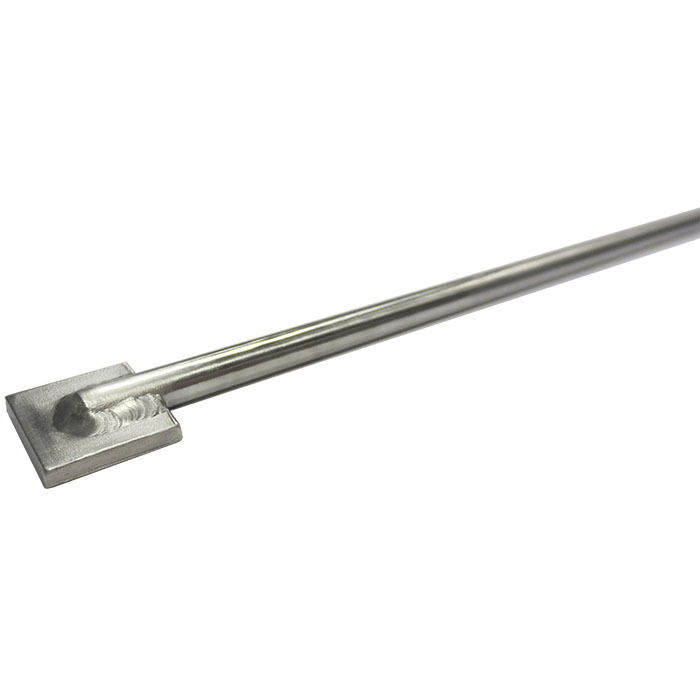

WELD-PAD mahdollistaa lämpötilojen mittaukset tasaisilla ja muotoilluilla pinnoilla.

WELD-PAD-anturin kuumentuva pää on hitsattu levy, joka on kiinnitetty mineraalieristeiseen johtoon (suojavaipalliseen kaapeliin). Se koostuu metallisesta eristeestä, joka sisältää eristetyt sisäiset johdot, jotka on puristettu tiiviiseen keraamiseen aineeseen. Sisäiset johdot on valmistettu termomateriaalista. Ulkoisen eristeen materiaali voidaan valita sovelluskohtaisesti. Yhdessä kaapelin päässä johdot on hitsattu yhteen, mikä luo eristetyn (maadoittamattoman) tai eristämättömän (maadoitetun) mittauspisteen.

Kaapelin toisessa päässä johdot on liitetty ja se on ilmatiiviisti tiivistetty käyttämällä tiivistemassaa. Johdon päät toimivat alustana sähköiselle liittimelle. Kaapelit, plug-in-liittimet tai liitinrasiat voidaan yhdistää niihin.

Anturin malli
WELD-PAD on suunniteltu muotoilluksi hitsausalustaksi, joka sopii minkä tahansa kokoiseen putkeen ja anturiin.

WELD-PADia käytetään sovelluksissa, joissa on vähän vaihteluja ja tarkkuus ei ole kriittinen. Se tarjoaa mittauslukemia seurantaa varten.

Kriittinen tarkkuus löytyy datalehdistä: TE65.56, TE 65.57 ja TE 65.59.
