Malli TC59-R

Putkipintalämpötilatermoelementin kokoonpano

REFRACTO-PADTM

Valitut dokumentit
Myynnin yhteyshenkilö Kysymyksiä? Löydä yhteyshenkilö alueeltasi.

Hae

Sovellukset

  • Kemianteollisuus
    • Kuumat höyrysovellukset
    • Jalostamot
    • Lämmitysuunit ja korkean suorituskyvyn kuumavesisäiliöt
    • Lämmönvaihtimet


Erikoisominaisuudet

  • Patentoitu valettava lämpösuojus
    • Käyttöalue 0 ... 1260°C
    • Taipuisa, verhoiltu kaapeli, mineraalieristetyt sisäiset johdot
    • Korkea mekaaninen lujuus, iskunkestävä


Kuvaus

Patentoitu REFRACTO-PAD™ mahdollistaa putken lämpötilan tarkan mittauksen lämmitysuuneissa. REFRACTO-PAD™ on Gayesco International Inc.:n kehittämä tuote. Gayescon asiantuntemus, taitotieto ja tuotteet ovat nykyään osa WIKA Groupia.

REFRACTO-PAD™-anturin kuumentuva pää on hitsattu levy, joka on kiinnitetty mineraalieristeiseen johtoon (suojavaipalliseen kaapeliin). Se koostuu metallisesta eristeestä, joka sisältää eristetyt sisäiset johdot, jotka on puristettu tiiviiseen keraamiseen aineeseen. Sisäiset johdot on valmistettu termomateriaalista. Ulkoisen eristeen materiaali voidaan valita sovelluskohtaisesti. Yhdessä kaapelin päässä johdot on hitsattu yhteen, mikä luo eristetyn (maadoittamattoman) tai eristämättömän (maadoitetun) mittauspisteen.

Hitsatun levyn ja suojakaapelin päälle on asetettu patentoitu suojus. Tämä suojus on REFRACTO-PAD™-mallin perusominaisuus, joka takaa putken lämpötilan tarkan mittauksen.

Kaapelin toisessa päässä johdot on liitetty ja se on ilmatiiviisti tiivistetty käyttämällä tiivistemassaa. Johdon päät toimivat alustana sähköiselle liittimelle. Kaapelit, plug-in-liittimet tai liitinrasiat voidaan yhdistää niihin.

Anturin rakenne

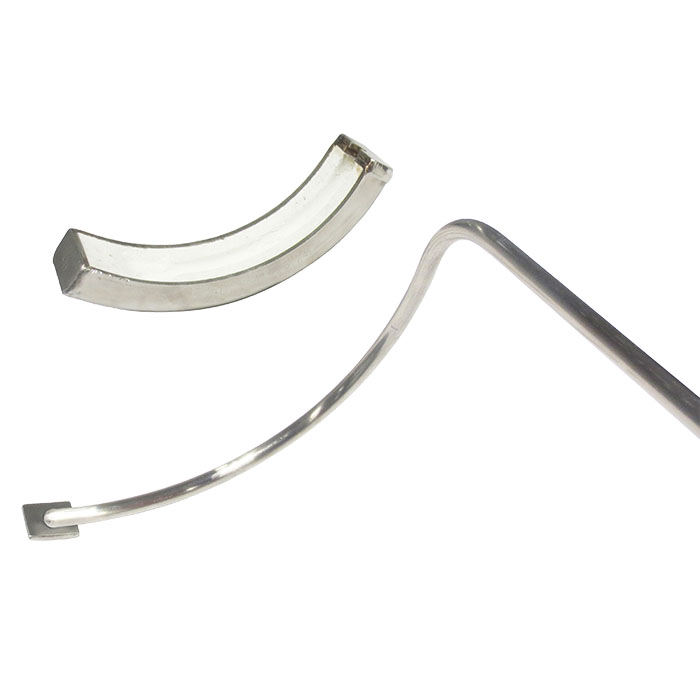

REFRACTO-PAD™ koostuu pääasiassa kahdesta komponentista: hitsatusta levystä ja patentoidusta lämpösuojuksesta, jotka on suunniteltu sopimaan minkä tahansa kokoiseen putkeen ja anturiin. Näiden tarkkaan suunniteltujen komponenttien avulla REFRACTO-PAD™ tuottaa tarkat mittaustulokset.
