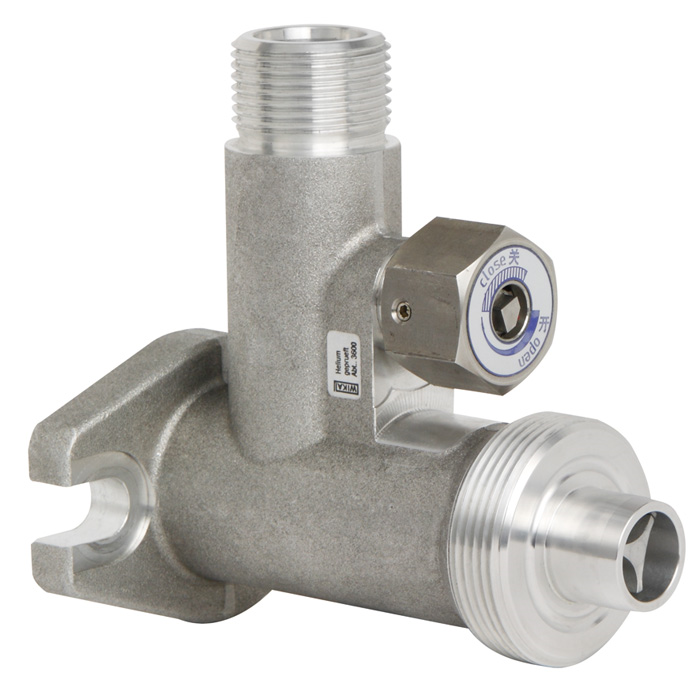

Malli GLTC10 combination valve

Kaasuvuodot estävä liitäntä

3-tieyhdistelmäventtiili

Valitut dokumentit
Myynnin yhteyshenkilö Kysymyksiä? Löydä yhteyshenkilö alueeltasi.

Hae

Sovellukset

  • Itselukittuva 3-tieventtiili kaasuntiheysmittarin erottamiseen


Erikoisominaisuudet

  • Lisävarusteina saatavia toimintoja
    • Suunniteltu toistuvaan avaamiseen ja sulkemiseen
    • Materiaali: alumiini
    • O-rengas: EPDM-kumia
    • Testattu heliumvuotojen varalta arvoon 1 · 10-8 mbar · l / s kaasutiiviin järjestelmän takaamiseksi


Kuvaus

SF6-kaasun pitäminen suojakatkaisimellisen säiliön sisällä täyttöprosessin aikana on lähes mahdotonta käyttämättä itsetiivistyvää liitintä. Tässä erikoisvalmisteisessa 3-tieventtiilissä on DN-20-täyttöliitäntä, erityinen säätöventtiili, joka mahdollistaa kaasuntiheysmittarin vuodottaman tarkastamisen, ja itsetiivistyvä venttili kaasuntiheysmittaria varten.

Venttiili on normaalisti auki-asennossa, jotta SF6-kaasu voi virrata kaasuntiheysmittariin. Se voidaan kuitenkin myös sulkea käyttämällä erityistä vääntötyökalua. Venttiilin tarkka asento on nähtävissä helposti, koska ruuvin punainen nuoli osoittaa joko "auki"- tai "kiinni"-viivaan päin. Kun ruuvi saavuttaa "kiinni"-viivan ensimmäisen osan, venttiili on 100-prosenttisesti suljettu. Sitä voidaan kuitenkin kääntää "kiinni"-viivalla vielä eteenpäin.

DN-20-venttiilin ja kaasuntiheysmittarin liitännän kierteet on voideltu grafiitilla GLTC20-suojakorkin kiinnittämisen ja irrottamisen helpottamiseksi.

Säiliön kierteen koko
DN 20 (nimelliskoko 20 mm)

Sallittu lämpötila-alue
Ympäristö: -40 °C ... +60 °C

Suurin sallittu paine
Maks. 10 bar
