Malli F9302

Venymäanturi

2 000 μe saakka

Valitut dokumentit
Myynnin yhteyshenkilö Kysymyksiä? Löydä yhteyshenkilö alueeltasi.

Hae

Venymäanturin käyttökohteet

  • Ruiskupuristuskoneet
  • Puristimet, prässit ja kohokuviokoneet
  • Teräsrakenteet, säiliön kannakkeet
  • Erikoisajoneuvot
  • Rakennuskoneet

Venymäanturin erikoisominaisuudet

  • Venymien mittausalueet 0 ... 200 με - maks. 0 ... 2 000 με
  • Erittäin kestävä pitkäaikaisessa käytössä, korkea iskun- ja tärinänkesto, hyvä toistettavuus
  • Helppo jälkiasennus
  • Käytettäväksi äärimmäisissä ulko-olosuhteissa (IP67, valinnaisena IP69K)
  • Suhteellisen lineaarisuuden virhe < 2 % Fnom

Venymäanturin kuvaus

Venymäanturit soveltuvat erityisesti käyttökohteisiin, joissa mitataan ulkopuolista epäsymmetrisen voiman vaikutusta massiiviseen kappaleeseen.  Anturi kiinnitetään kappaleeseen. Kalibroinnin jälkeen laite toimii voima-anturina ja kappaleen venyminen siirretään kitkaliitännällä kappaleesta venymäanturiin.

Jälkiasennusmahdollisuuden ja pienen tilantarpeen ansiosta kyseessä on yleiskäyttöinen ja monipuolinen anturi voiman ja kuorman mittaukseen. Käyttökohteita ovat mm. suuret koneet ja teräsrakenteet, joissa määritetään korkeita kuormia. Näin on esimerkiksi kohokuviokoneiden ja puristinten koneenrakennuksessa.

Venymäanturi soveltuu kohteisiin, joissa kappaleen jännitys tai kompressio on enintään 1,0 %. Mittauksen kokonaistarkkuus on 2 % mitta-alueesta. Anturi kiinnitetään kahdella ruuvilla kappaleen kohtaan, jossa venymistä tapahtuu. Voima-anturissa on integroitu vahvistin. Venymäanturin säätö on helppoa ohjaussignaalien kautta.

F9302-venymäanturin sisällä on 7 mm:n ohutkalvoanturi. Ahtaimmissa tiloissa käytetään lämpötilakompensoitua Wheatstonen siltakytkentää. Voima-anturi täyttää standardin EN 61326 sähkömagneettista yhteensopivuutta (EMC) koskevat vaatimukset. Digitaalinen ohjelmoitava vahvistin mahdollistaa tehtaalla määritettävät esiasetukset tietyn käyttökohteen vaatimusten mukaan. Tilauksesta on saatavissa versio mittausalueen valinnalla. Venymäanturi soveltuu käytettäväksi niin staattisissa kuin dynaamisissa mittauksissa.

Tecsis

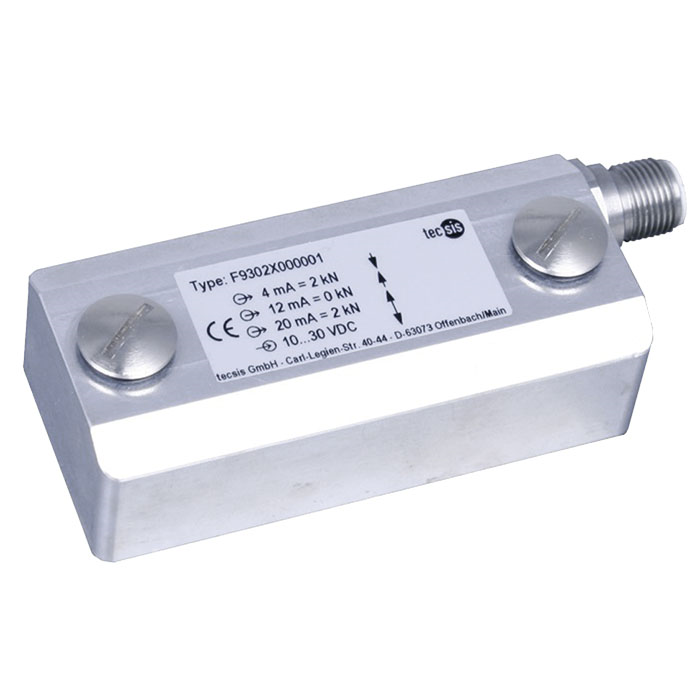

Venymäanturi, malli F9302

Venymäanturi, malli F9302

  • Venymäanturi, malli F9302
