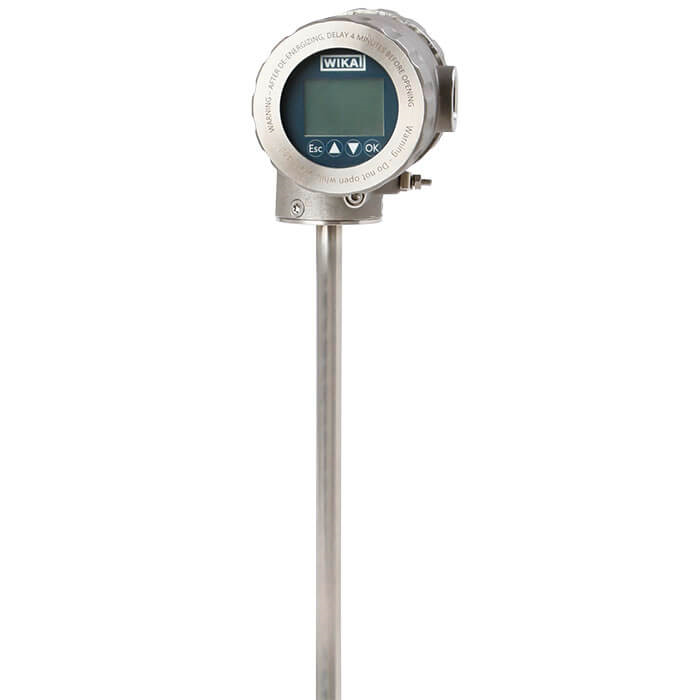

Malli BLM

Magnetostriktiivinen anturi

Pinnankorkeuden osoittimiin

Valitut dokumentit
Myynnin yhteyshenkilö Questions? Find a contact in your vicinity.

Sovellukset

  • Anturi pinnankorkeuden osoittimilla tapahtuvaan nestemäärän jatkuvaan mittaukseen
    • Kemian- ja petrokemian teollisuus, öljynporaus
    • Laivanrakennus, konerakennus
    • Energiantuottolaitteet, voimalaitokset
    • Lääketeollisuus, elintarvikeala, vedenkäsittely, ympäristötekniikka


Erikoisominaisuudet

  • Jatkuva ulkopuolinen pinnankorkeuden mittaus
    • 2-johdin -teknologia 4 ... 20 mA
    • Mitatun arvon ulostulo digitaalisen liitännän kautta ja valittava arvo analogisena signaalina
    • Kotelo haponkestävästä teräksestä (lasinen näyttö)
    • Magnetostriktiivinen, erittäin tarkka pinnankorkeuden mittauslaite


Kuvaus

Magnetostriktiivistä mittausperiaatetta käyetetään nesteiden pinnankorkeuden jatkuvaan mittaukseen. Sen toiminta perustuu magneettisen uimurin asennon määrittämiseen. Anturit on kiinnitetty pinnankorkeuden ilmaisimen ulkopuolelle.

Virtaimpulssi laukaisee mittausprosessin. Virta tuottaa magneettisen kentän magnetostriktiivisestä materiaalista valmistetun johtimen ympärille, jota pidetään jännityksessä anturiputken sisällä. Mitattavassa pisteessä (nesteen korkeus) on sylinterimäinen uimuri, jossa on kestomagneetteja, joiden kenttäviivat kulkevat oikeassa suunnassa impullssikenttää kohden. Uimurin magneettinen kenttä jännittää johdinta.

Magneettisten kenttien superpositio laukaisee mekaanisen aallon johtimessa. Tämä muunnetaan sähköiseksi signaaliksi piezokeraamisessa elementissä anturikotelon sisällä johtimen päässä.

Mittaamalla transitioaikaa voidaan määrittää vääntöjännitysaallon lähtöpiste ja sitä kautta uimurin sijainti korkealla tarkkuudella.

Magnetostriktiivinen anturi
  • Magnetostriktiivinen anturi
