Malli 910.15

Vesilukkoputki

Valitut dokumentit
Myynnin yhteyshenkilö Kysymyksiä? Löydä yhteyshenkilö alueeltasi.

Hae

Sovellukset

  • Paineenmittauslaitteen suojaus väliaineen impulsseja ja ylikuumenemista vastaan
    • Nesteiden, kaasujen ja höyryjen jäähdytyselementti paineenmittaukseen
    • Suora asennus paineenmittauslaitteen paineliitäntään tai sulkuventtiilin (sulkuhana tai -venttiili) alapuolelle


Erikoisominaisuudet

  • Saatavilla normin DIN 16282 tai teollisten standardien mukaisia malleja
    • Sallittu maksimilämpötila 400 °C
    • Nimellispaine maks. 160 bar
    • Materiaalit: teräs (1.0039, 1.0345) ja ruostumaton teräs (1.4571)


Kuvaus

Vesilukkoputkissa, jotka on valmistettu normin DIN 16282 mukaisesti U-muotoon, B-muotoon, trumpetin muotoon tai D-muotoon, on hitsausliitäntä paineenpoistoa vartenprosessipuolella ja kierreliitäntä mittarin puolella.

Teollisuudelle tarkoitetuissa vakiomalleissa kierreliitäntöjä on saatavilla myös prosessipuolen paineenpoistoa varten.

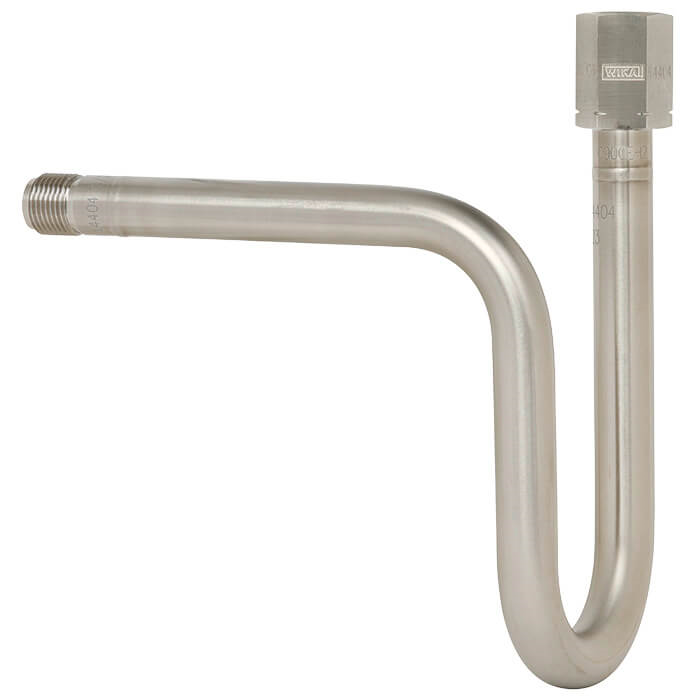

U-muotoiset vesilukkoputket on tarkoitettu vaakatasossa tapahtuvaan paineenpoistoon, kun taas trumpetin muotoiset vesilukkoputket on tarkoitettu pystysuorassa tapahtuvaan paineenpoistoon.

Vesilukkoputken sisälle kerääntyy lauhdevettä, joka estää kuuman väliaineen pääsyn mittauslaitteeseen. Vesilukkoputki tulee täyttää jäähdyttävällä erotusnesteellä ennen paineputkiston käyttöönottoa.

Optiot

  • Muut liitäntäkierteet
  • Erikoisputki korkeille lämpötiloille ja suurille käyttöpaineille
  • Materiaali: Monel
  • Ruostumaton teräs 1.4571, öljytön ja rasvaton hapen käyttöä varten
  • Materiaalitestin 3.1- tai 3.2-sertifikaatti
  • Katso tiedot paineenmittauslaitteen putkiliittimistä teknisestä tiedotteesta
Vesilukkoputki, DIN 16282, haponkestävä teräs, U-muoto, B-muoto

Vesilukkoputki, DIN 16282, haponkestävä teräs, U-muoto, B-muoto

  • Vesilukkoputki, DIN 16282, haponkestävä teräs, U-muoto, B-muotoTrumpettimuoto, D-muoto
