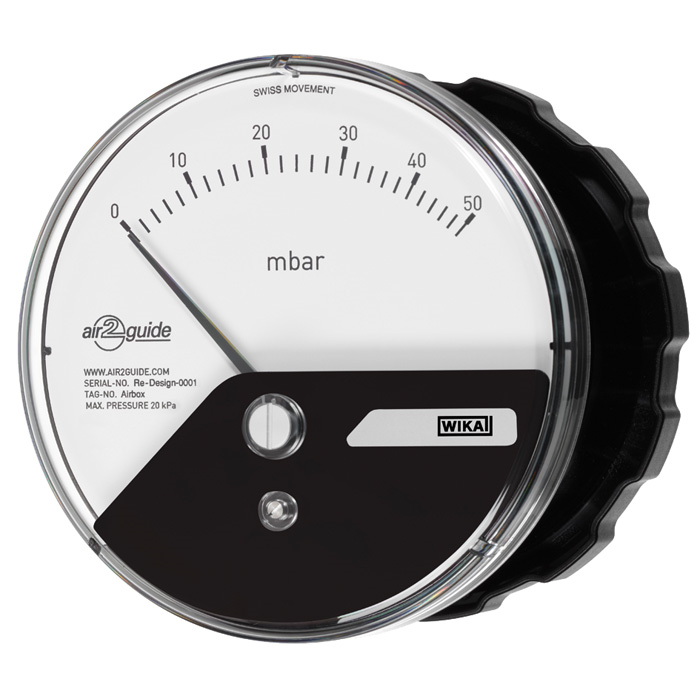

Malli A2G-10

Paine-eromittari

Tuuletus- ja ilmastointisovellukset, NS 110

Valitut dokumentit
Myynnin yhteyshenkilö Kysymyksiä? Löydä yhteyshenkilö alueeltasi.

Hae

Sovellukset

  • Ilman ja muiden syttymättömien ei-aggressiivisten kaasujen paine-eron valvonta
    • Suodattimien ja puhdastilojen paine-eron valvonta


Erikoisominaisuudet

  • Nopea ja helppo asentaa
    • Kaksiosainen rakenne (mittauselementti ja kotelo)
    • Sisäänrakennettu tiivistyselementti ilmastointikanavaan-, tai instrumenttipaneeli asennusta varten
    • Saatavilla built-in tai add-on malleina
    • Käyttöpaine maks. 20 kPa


Kuvaus

A2G-10 -paine-eromittareita käytetään paine-eron mittaukseen tuuletus- ja ilmastointisovelluksissa. Mittausalueet ovat 0 ... 50 Pa - 0 ... 12500 Pa. Plus/miinus-alueet voivat olla välillä -25 ... +25 Pa ja -1500 ... +1500 Pa.

Mittauskammion ja näyttölaitteen välinen eristys estää epäpuhtauksien pääsyn mitattavasta aineesta näyttötaululle. Kaksiosainen rakenne (mittauselementti ja asennusrengas) tekee A2G-10:n asennuksesta erittäin yksinkertaisen ja nopean.

Laite on saatavilla IP54 ja IP65 suojausluokituksella.

A2G-10-paine-eromittarista on saatavilla kahta erilaista asennusmallia. Built-in-malli on helppo asentaa ilman työkaluja. Mittarissa on kaksi G 1/8"-IG liitintä takana, joihin on liitetty vastaavat kierteelliset paineliittimet.

Add-on-malli on asennettu kolmella ruuvilla add-on-koteloon. Mittauskapseli sijoitetaan jälkikäteen samaan koteloon. Mittarissa on kaksi G 1/8"-IG liitintä takana, joihin on liitetty vastaavat kierteelliset paineliittimet. Jokaisen liitännän sijaintia voidaan muuttaa 90 astetta kääntyvällä add-on-kotelolla.

A2G-10 -paine-eromittarista on myös saatava silikonivapaa erikoismalli.
